Освойте типы фотоэлектрических датчиков: Ваше полное руководство

Что такое фотоэлектрические датчики? Понимание основ

Что такое фотоэлектрический датчик? Говоря простым языком, фотоэлектрический датчик - это прибор, который идентифицирует объекты, изменения на поверхности объекта или любой другой предмет в определенном диапазоне расстояний с помощью светового луча. Эти датчики широко используются в автоматизации и машиностроении, где точность, надежность, и бесконтактное измерение очень важны.

Фотоэлектрический датчик - это устройство, которое посылает световой луч, который может быть инфракрасным, видимым или даже светодиодным, а затем принимает отраженный свет или прерывание луча.. Этот метод обнаружения может применяться в самых разных областях, включая подсчет мелких деталей на производственной линии или управление автоматическими дверями. Важно знать различные категории фотоэлектрических датчиков, чтобы выбрать наиболее подходящий.

Фотоэлектрические датчики сквозного луча: Принцип работы и основные преимущества

Фотоэлектрические датчики со сквозным лучом очень эффективны и точны в промышленности и автоматизации. Они состоят из двух отдельных компонентов: эмиттер и приёмниккоторые расположены в противоположных концах системы. Излучатель постоянно передает световой луч на приемник, и когда между световыми лучами появляется объект, датчик способен его идентифицировать.

Как они работают

Излучатель генерирует узкий пучок света, часто в инфракрасном или видимом диапазоне, который направляется на приемник. Приемник отслеживает этот свет, и если свет прерывается объектом, то электроника датчика реагирует.

Ключевые преимущества

• Большая дальность обнаружения: Эти датчики способны ощущать объекты на большом расстоянии, поэтому они подходят для больших площадей или конвейеров.
• Высокая точность: Прямое выравнивание излучателя и приемника позволяет обнаруживать небольшие объекты и идеально подходит для использования в таких процессах, как упаковка и сборка.
• Подавление фона: Датчики со сквозным лучом менее чувствительны к ложным срабатываниям, поскольку их работа основана на прерывании луча, а не на его отражении, что делает их идеальными для использования в различных условиях.
• Надежность в жестких условиях эксплуатации: Они хорошо работают в пыльной или грязной среде, поскольку интенсивность света можно регулировать, чтобы он проходил сквозь загрязнения.
• Универсальность: Двухлучевые датчики универсальны и могут применяться как в базовых областях, таких как обнаружение объектов, так и в более сложных областях автоматизации.

Заключение

Фотоэлектрические датчики со сквозным лучом характеризуются большой дальностью обнаружения, высокой точностью и стабильностью, что делает их незаменимыми в промышленных и автоматизированных процессах. Благодаря своей надежности и точности они остаются наиболее предпочтительными в суровых условиях и при выполнении чувствительных операций.

Светоотражающие фотоэлектрические датчики: Применение и преимущества

Светоотражающие фотоэлектрические датчики - это высокотехнологичные оптические приборы, в которых излучатель и приемник объединены в одном корпусе. Эти датчики работают, проецируя луч света на отражатель, расположенный с другой стороны датчика. Затем рефлектор отражает свет обратно в приемник датчика. Когда между датчиком и отражателем помещается объект, путь отраженного света преграждается, и датчик может почувствовать присутствие объекта. Такая плавная интеграция светоотражающих датчиков делает их идеальными для различных применений, требующих точного и эффективного обнаружения объектов.

Приложения:

• Среды с ограниченным пространством: Особенно полезны в условиях ограниченного пространства, поскольку для установки излучателя и приемника требуется всего одна точка.
• Обнаружение прозрачных объектов: Используется в промышленности для идентификации прозрачных объектов, например, стеклянных бутылок на производственной линии.
• Обнаружение разнообразных материалов: Применяется для идентификации широкого спектра материалов, независимо от их способности отражать свет, что делает его очень полезным.

Преимущества:

• Эффективность использования пространства: Поскольку и излучатель, и приемник объединены в одном блоке, установка проста и не занимает много места.
• Высокая надежность: Эти датчики не так чувствительны к изменениям отражающей способности различных объектов, что делает их надежными и точными.
• Упрощенная установка: Благодаря одной точке крепления их установка занимает меньше времени и усилий по сравнению с другими датчиками.

Заключение

Светоотражающие фотоэлектрические датчики - это экономичное и эффективное решение для многих промышленных применений, особенно в тех случаях, когда пространство ограничено, а датчики должны быть изготовлены из различных материалов.

Диффузные фотоэлектрические датчики: Особенности и лучшие примеры использования

Диффузные фотоэлектрические датчики являются одним из наиболее распространенных типов фотоэлектрических датчиков, которые характеризуются простота и универсальность. В диффузном датчике излучатель и приемник объединены в одном корпусе, как показано ниже. Датчик работает за счет светового луча, который отражается от объекта и собирается приемником внутри датчика. Это отражение заставляет датчик активироваться, чтобы определить наличие объекта.

Основные характеристики

• Встроенные излучатель и приемник: Оба компонента размещены вместе, что упрощает установку и снижает необходимость выравнивания, которое требуют отдельные системы излучателей и приемников.
• Многогранность отражения: Эти датчики отлично справляются с обнаружением объектов с разным уровнем отражательной способности. В отличие от других типов датчиков, которым требуется специальный отражатель или трудно обнаружить темные или матовые поверхности, диффузные датчики могут работать с широким спектром материалов, от блестящих металлов до менее отражающих предметов.
• Дальность обнаружения от короткой до умеренной: Диффузные датчики наиболее эффективны в тех случаях, когда дальность обнаружения относительно невелика и невелика. Их конструкция идеально подходит для обнаружения близко расположенных объектов, что делает их очень надежными в условиях ограниченного пространства.
• Упрощенная установка: Отсутствие необходимости в отдельном отражателе упрощает процесс настройки, сокращая время установки и требования к обслуживанию. Это особенно полезно в тех случаях, когда часто меняются типы или положение объектов.

Лучшие примеры использования

• Конвейер Системы: В автоматизированной обработке материалов диффузные датчики могут определять наличие предметов на конвейере, независимо от их цвета или текстуры поверхности.

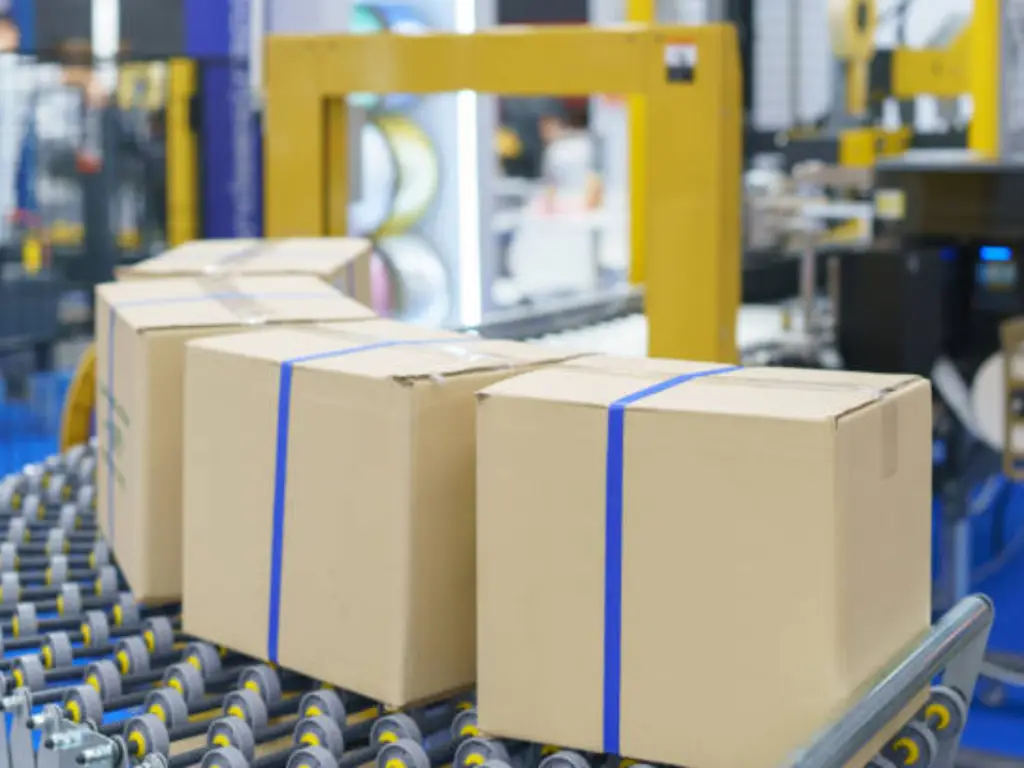

• Упаковочные линии: Идеально подходит для обнаружения упаковок различных размеров и материалов, гарантируя, что каждый предмет будет учтен в процессе упаковки.
• Автоматические двери: Эти датчики могут обнаруживать людей или предметы, приближающиеся к дверям, и запускать механизмы открывания без использования отражателей или сложных установок.
• Обнаружение уровня: В таких областях применения, как определение уровня в бункерах или воронках, диффузионные датчики позволяют определять уровень материалов без непосредственного контакта с веществом.
• Робототехника: В робототехнике диффузные датчики могут помочь в обнаружении объектов, позволяя роботам эффективно взаимодействовать с предметами различных форм, размеров и отражательной способности.

Диффузные фотоэлектрические датчики идеально подходят для многих промышленных и коммерческих применений благодаря простоте эксплуатации, универсальности в обнаружении различных типов материалов и эффективности в приложениях малой дальности. Эти датчики идеально подходят для использования в сборочных линиях, системах безопасности и роботизированной автоматике, поскольку они обеспечивают надежный способ обнаружения объектов с различной отражательной способностью.

Сравнение типов фотоэлектрических датчиков: Плюсы и минусы

При сравнении различных типов фотоэлектрических датчиков необходимо рассмотреть преимущества и недостатки каждого из них. В следующей таблице приведены плюсы и минусы лучевых, светоотражающих и диффузных датчиков: В следующей таблице приведены плюсы и минусы лучевых, светоотражающих и диффузных датчиков:

Поэтому выбор типа фотоэлектрического датчика должен осуществляться в зависимости от особенностей применения, таких как точность, ассортимент, монтажное пространствои свойства объектов, которые необходимо обнаружить. У каждого типа датчиков есть свои плюсы и минусы, которые необходимо учитывать при выборе наиболее подходящего.

Выбор правильного типа фотоэлектрического датчика для ваших нужд

При выборе подходящего фотоэлектрического датчика необходимо учитывать область применения и условия, в которых он будет использоваться. Существует три основных типа: Существует три типа отражателей: сквозные, светоотражающие и диффузные. Датчики со сквозным лучом являются наиболее точными и имеют наибольший радиус действия, поскольку в них используются передатчик и приемник, что делает их пригодными для работы в пыльных или влажных условиях. Светоотражающие датчики, в которых используется рефлектор, отражающий свет обратно в приемник, меньше по размеру и менее сложны в монтаже, но могут не срабатывать на прозрачных или блестящих объектах. Диффузные датчики идеально подходят для использования при изменении положения или формы объекта, поскольку они полагаются на отражение от цели и обычно имеют небольшой радиус действия.

При выборе фотоэлектрического датчика необходимо учитывать диапазон срабатывания, материал объекта, на который производится считывание, и возможные помехи. Кроме того, правильная установка начинается с обращения к надежному Схема подключения фотоэлектрического датчика для обеспечения оптимальной функциональности и безопасности. Датчики со сквозным лучом используются для обнаружения на большом расстоянии или в неблагоприятных условиях. Однако если пространство для установки является проблемой или если важна простота установки, то более подходящими могут быть светоотражающие или диффузные датчики. Это связано с тем, что тип датчика должен быть подобран в соответствии с условиями применения, чтобы получить наилучшие характеристики и долговечность.

Omchele: точность и долговечность фотоэлектрических датчиков

Фотоэлектрические датчики Omchele являются одним из лучших продуктов, которые можно использовать для повышения эффективности и безопасности систем промышленной автоматизации. Эти датчики изготовлены по сложной технологии, обеспечивающей большую дальность обнаружения, лучшее разрешение и широкую зону обнаружения объектов. Они предназначены для удовлетворения требований различных отраслей и гарантируют точную и стабильную работу в многочисленных задачах. Фотоэлектрические датчики Omchele рассчитаны на длительный срок службы при минимальном или полном отсутствии технического обслуживания, поэтому являются достойной инвестицией в любую автоматизацию.

Помимо долговечности, фотоэлектрические датчики Omchele разработаны для обеспечения высочайшей точности обнаружения объектов вне зависимости от окружающих условий. Эти датчики предназначены для работы в жестких условиях, что гарантирует их эффективность в различных отраслях промышленности. Работая на рынке почти 40 лет и имея хорошую репутацию на рынке, компания Omchele является авторитетным производителем фотоэлектрических датчиков, отвечающих требованиям как внутреннего, так и международного рынка.
