Окончательное руководство по направляющим пневматическим цилиндрам

Точность не является целью в промышленная автоматизация мир, но основа надежности и производительности. Каждый компонент должен выполнять свои обязанности с бескомпромиссной точностью, цикл за циклом. Хотя стандарт пневматический цилиндр является одной из рабочих лошадок линейного перемещения, есть широкое применение где простой, прямой силы недостаточно. Когда работа больше, чем просто вытягивание или надавливая, Когда требуется непоколебимая устойчивость к внеосевым нагрузкам, инженеры обращаются к более совершенному решению: управляемому пневмоцилиндру.

Данное руководство предназначено для использования инженера, машиностроителя и технического специалиста. покупатель который понимает, что правильный подбор компонентов - это разница между работающей машиной и действительно выдающейся. Мы разберем управляемыйцилиндрНачиная с основ применения и заканчивая тонкостями выбора и использования, вы будете знать, как найти идеальное решение, от миниатюрный размер к большому отверстию, для вашего самые сложные проблемы автоматизации.

Что такое направляемый пневматический цилиндр и зачем он нужен?

По сути управляемый пневматический цилиндр это разумное сочетание двух частей: обычный пневматический привод и встроенный линейная направляющая система. Это прямое решение очень важного вопроса, который задают себе многие инженеры: "Почему мой стандартный цилиндр преждевременно выходит из строя или почему он не может занять требуемое положение?".

Предположим, мы сделаем различие:

• Стандартный пневматический цилиндр: Используется для подачи линейного усилия. Сайт поршневой шток изготовлен для работы с осевыми нагрузками (толкание/выталкивание). Он не предназначен для выдерживания больших боковых нагрузок (сил, перпендикулярных стержню) или моментов (крутящий момент). Воздействие этих сил приводит к преждевременному износу уплотнений и подшипников, угрожая целостность поршня что приводит к протечкам, неравномерной работе и в конечном итоге к поломке.

• Направляемый пневматический цилиндр: Это специальное устройство, предназначенное для восприятия осевой тяги, а также разрушающего воздействия поперечные нагрузки. Он сочетает в себе сильные направляющие стержни и высокопроизводительный подшипник элементы в единый, компактный, движущийся как единое целое блок.

Выбор в пользу управляемого цилиндра сводится к признанию его основных преимуществ:

• Высокая точность и повторяемость: Это исключает возможность повреждения поршневого штока. вращение, так что оснастка или заготовки на головная часть размещается с высокая точность повторенияКаждый раз.

• Повышенная жесткость и устойчивость к нагрузкам: Он способен выдерживать большие боковые нагрузки и моменты, которые могли бы разрушить обычный цилиндр, и предлагает особенно высокая стабильность при сложных условиях нагружения.

• Интегрированный дизайн, позволяющий экономить пространство: Он объединяет в себе привод и направляющая шина в единое целое, иногда в свинья Таким образом, отпадает необходимость в сложном, громоздком и часто дорогостоящем внешнем направляющем механизме, таком как отдельный линейный портал. Это облегчает проектирование и сборку машины.

• Упрощенное проектирование: Выбирая предварительно спроектированный управляемый блок, вы избавляетесь от догадок и сложных расчетов, связанных с проектированием собственных внешних систем наведения, предлагая потенциальная экономия в инженерное время.

По сути, управляемый пневмоцилиндр необходим вам в тех случаях, когда требуется постоянное приложение силы. стабильность работы.

Как работает направляющий пневматический цилиндр: Система двойного действия

Чтобы понять его потенциал, нам нужно изучить, как он устроен. Красота управляемого цилиндра заключается в том, что он состоит из двух отдельных, но совместных систем, которые работают в идеальном унисон: один компонент дает мощность а другой компонент дает управление для точноголинейные перемещения.

Движущая сила: Ядро пневматического привода

В основе устройства лежит пневматический привод, работающий по тем же принципам, что и обычный цилиндр. Он является проверенной и надежной частью многих воздушные системыЛинейное движение с помощью сжатого воздуха.

На сайте стандартная модель с двумя действиямиСжатый воздух подается в отверстие на одной из сторон ствола цилиндра. Эта сила прикладывается к поверхности внутреннего поршень, который является принудительным и поршневые штоки прикрепленный к нему в линейное, плавное движение. Поток воздуха перенаправляется через регулирующий клапан в порт на другом конце, заставляя поршень вернуться в исходное положение для втягивания. Создаваемая сила пропорциональна давлению воздуха и площади поршня (сила = давление × площадь). Это сырая линейная сила, которая выполняет работу.

Стабилизирующая сила: Интегрированный направляющий механизм

В этом и заключается источник расширенных возможностей устройства. В то время как пневматическое ядро дает толчок и рывокВстроенный направляющий механизм надежно защищает это движение. Благодаря этой системе цилиндр получил свое название и высокую производительность.

• Предотвращение ротации: Поршневой шток не является плавающим. Он прочно прикреплен к инструментальной плите или пластина коромыслакоторый, в свою очередь, прикреплен к двум или более параллельным направляющие стержни. Эти направляющие стержни перемещаются через прецизионные подшипники в корпус затвора. Поскольку направляющие стержни зафиксированы, весь узел не может вращаться вокруг своей центральной оси. Это очень важно в таких областях применения, как завинчивание, ориентация деталей или в любых других областях, где концевому эффектору необходимо выдерживать определенный угол.

• Противодействие боковым нагрузкам и моментам: Это, пожалуй, самая важная его роль. Когда на конец поршневого штока действует боковая нагрузка или изгибающий момент под действием внешней силы - будь то действие силы тяжести на нависающий груз или вертикальное креплениеили поперечный толчок в результате другого процесса - это приводит к изгибу поршневого штока. В обычном цилиндре эта сила будет давить на шток прямо на втулку и уплотнения, создавая трение, износ и, в конечном счете, поломку. В направляющем цилиндре эти разрушительные силы перехватываются. Усилие передается от инструментальной плиты к прочному направляющие стержни. Эти стержни большего диаметра и с большим расстоянием между ними передают нагрузку на прецизионные подшипники (либо подшипники скольжения, либо шарикоподшипники). Эта система очень хорошо изолирует пневматические уплотнительные элементы от чрезмерных боковых нагрузок, обеспечивая минимальная передача вибрации и значительно увеличивает срок службы, надежность и долговременную точность.

Сайт управляемый пневматический цилиндр представляет собой сложное сочетание мощности и устойчивости. Он может использоваться в суровых промышленных условиях, поскольку отличается надежностью, точностью и долговечностью благодаря сочетанию мощного привода и точного направляющего механизма. Такая синергия делает его идеальным решением в любом месте, где сила и точность не подлежат обсуждению.

Основные типы управляемых пневматических цилиндров: Какой подойдет вам?

Имея четкое представление о том, как, мы можем теперь рассмотреть, что. Руководство пневматические цилиндры не являются универсальными. Они доступны в нескольких варианты и конфигурацииКаждый из них подходит для разных областей применения. Основные различия заключаются в механизме наведения и общей форме конструкции.

Классификация механизмов управления:

Подшипник скольжения (направляющая втулка): Это тяжелая рабочая лошадка среди направляющих цилиндров. Направляющие штоки скользят по долговечным самосмазывающимся бронзовым или полимерным втулкам.

• Сильные стороны: Отлично подходят для применения в условиях высоких нагрузок и умеренных скоростей. Они также более устойчивы к ударным нагрузкам и отлично подходят для работы в загрязненной частицами среде (например, в сварочных или деревообрабатывающих цехах), поскольку втулки естественным образом вытираются. Они также дешевле.

• Лучшее применение: Перемещение материалов, зажим, подъем, и тяжелые остановки.

Шарикоподшипник (Линейный шар Втулка Путеводитель): Это эксперт по точности. Он использует элементы шарикоподшипниковв котором несколько рядов шарикоподшипников с рециркуляцией используются на закаленных и отшлифованных направляющие стержни.

• Сильные стороны: Обеспечивает гораздо меньшее трение, что означает более плавное, быстрое и точное движение, ведущее к оптимальное время цикла. Они являются предпочтительным вариантом при скоростном движении на велосипеде и самым высоким точность повторения требуются.

• Лучшие приложения: Высокоскоростные комплекты, прецизионная сборка, контрольно-измерительное оборудование.

Классификация структурных форм:

Тип	Описание	Основные характеристики / Лучшее применение
Компактный путеводитель	Компактная низкопрофильная конструкция позволяет уменьшить общую высоту устройства.	Идеально подходит для применения в условиях ограниченного вертикального пространства, где все же необходимо руководство.
Двойной поршень (двойная направляющая)	Включает два направляющих штока, которые обычно располагаются по обе стороны от основного поршневого штока, обеспечивая повышенную устойчивость и предотвращая вращение.	Обеспечивает хорошую антиротационную устойчивость и компактность - сбалансированная конструкция для прецизионных работ общего назначения.
Направляющая для тяжелых условий эксплуатации	Снабжен направляющими стержнями увеличенного размера, более толстой пластиной для инструментов и усиленным корпусом, выдерживающим большие нагрузки и моменты.	Лучше всего подходит для длинных инструментов, тяжелых внецентренных нагрузок и высоких боковых нагрузок.

В конце концов, "правильный" управляемый пневматический цилиндр - это не только технические характеристики, но и производительность там, где это важнее всего. Уделите время выбору типа цилиндра в соответствии с поставленной задачей, и ваша система вознаградит вас более плавным движением, увеличенным временем работы и сроком службы.

Контрольный список инженера: Как определить размер и выбрать направляющий цилиндр

Выбор подходящего управляемый цилиндр это методичная процедура. Спешка на этом этапе - это формула либо чрезмерного инжиниринга (напрасные расходы), либо недостаточного инжиниринга (приближающийся крах). Используйте этот контрольный список, чтобы получить идеальный вариант для вашего применения, и всегда стремитесь конкретные рекомендации если не уверены.

Шаг 1: Проанализируйте нагрузку (осевую, боковую и моментную).

*Hebai-Omch предоставляет подробные графики, объясняющие максимально допустимую боковую нагрузку при различных условиях.

Это самый важный шаг. Все великие силы должны быть определены количественно.

• Осевая нагрузка: Чистая сила отталкивания, необходимая для перемещения массы.

• Боковая нагрузка: Сила, направленная перпендикулярно штоку поршня.

• Момент: Эффект скручивания груза, который не центрирован на центральной оси цилиндра. Следует учитывать три типа: Pitch (вверх/вниз), Yaw (влево/вправо) и Roll (вращение). Каталоги производителей, от поставщиков как Hebai -Omch, приводят подробные графики максимально допустимой боковой нагрузки и момента для каждой модели цилиндра.часто в зависимости от длины хода. Вы всегда должны быть уверены, что рассчитанные вами нагрузки находятся в пределах этих опубликованных ограничений.

Шаг 2: Рассчитайте необходимую длину хода и скорость

*В этом видеоролике показано, как измерить длину хода цилиндра.

• Длина штока: На какое расстояние должен переместиться груз? Важно помнить, что способность цилиндра воспринимать моменты уменьшается с увеличением хода. Цилиндры с направляющим механизмом выпускаются в следующих вариантах большой выбор размеров и инсульты.

• Скорость: С какой скоростью должен выполняться цикл? Это повлияет на решение об использовании направляющих скольжения или шарикоподшипников. При очень высоких скоростях убедитесь, что цилиндр имеет подходящие аксессуары например, регулируемые воздушные подушки или амортизаторы, чтобы избежать повреждающих внутренних ударов в конце хода.

Шаг 3: Определите необходимый размер отверстия для упорного элемента

*Компания Hebai-Omch понимает важность размера отверстия и поэтому предоставляет подробные параметры.

Когда у вас есть осевая нагрузка (перемещаемая масса и все силы процесса), вы можете рассчитать необходимую тягу. Примените уравнение: Усилие = (π × (диаметр отверстия/2)²) × давление. Всегда рекомендуется включать запас прочности (обычно 25-50%) чтобы учесть трение и перепады давления в системе. Выбирайте цилиндр, отверстие которого достаточно велико для комфортной передачи этой тяги при рабочем давлении в системе.

Шаг 4: Учет требований к точности и окружающей среде

• Точность: Каков ваш допуск на позиционирование? Направляющие на шарикоподшипниках помогут вам решить высокоточные задачи.

• Окружающая среда: Будет ли цилиндр использоваться в чистая комнатаПищевая промышленность (где требуется нержавеющая сталь и специальные смазочные материалы), пыльный заводской цех. Выбирайте материалы и варианты уплотнений (например, скребки для штока) в соответствии с условиями эксплуатации, чтобы обеспечить длительный срок службы. Проверьте наличие варианты монтажа чтобы обеспечить совместимость.

Заключение

Правильно подобранный и подходящий по размеру управляемый цилиндр - это не просто деталь, это опора надежности, точности и эффективности вашей системы автоматизации. Уделив время каждому пункту этого контрольного списка, включая анализ сил и оценку окружающей среды, вы заложите основу для долгосрочной работы и безопасности. Не позволяйте догадкам испортить вашу конструкцию. Потратьте время в самом начале, при необходимости обратитесь к производителям и убедитесь, что все детали соответствуют требованиям вашего приложения.

Общие области применения: Где лучше всего работают управляемые пневматические цилиндры

Теория - это хорошо, но практическая демонстрация того или иного компонента делает ее стоящей. Сайт широкое применение из управляемые пневматические цилиндры показывает, что они являются ключевыми элементами миллионов автоматизированных процессов:

Приложение	Описание	Ключевое преимущество
Робототехника для подбора и размещения	Используется для вертикального перемещения (по оси Z) в роботизированных манипуляторах. Поднимает детали, сохраняя идеальную ориентацию, даже при смещенных нагрузках, вызванных захватами и деталями.	Обеспечивает стабильный подъем и противодействует силе момента, возникающей при установке инструмента на конце рычага.
Остановка конвейерной ленты	Действует как невращающийся, прочный стопорный блок для остановки таких изделий, как тяжелые коробки на конвейере. Разработан для выдерживания многократных ударов без прогиба и износа.	Обеспечивает прочность при ударах и точную фиксацию положения.
Точная сборка	Обеспечивает точное выравнивание при вставке компонентов (например, вдавливание штифта в отверстие), предотвращая перекос или заклинивание, которые могут повредить детали.	Обеспечивает точное линейное перемещение с минимальным смещением.
Фиксация и ориентация деталей	Используется для зажима деталей во время обработки или контроля без смещения или скручивания, сохраняя точное положение и ориентацию детали на протяжении всего процесса.	Обеспечивает жесткую фиксацию и стабильность ориентации во время операций.

В этих случаях управляемый цилиндр не просто перемещает что-то, он управляет этим, обеспечивая точное выравнивание, противодействуя внешним силам и поддерживая стабильную работу даже в динамичных или непредсказуемых условиях. Такой уровень управления превращает базовое линейное перемещение в надежный, повторяемый и точно настроенный механический процесс.

Хебай-Омч: Ваш партнер по производству прецизионных направляющих цилиндров

*Выше показаны наши высококачественные направляющие цилиндры

На сайте Хебай-ОмчМы специализируемся на разработке и производстве высокопроизводительных направляющие цилиндры которые обеспечивают превосходную стабильность и точность в условиях автоматизированного производства. Разработанные для таких требовательных приложений, как станки с ЧПУ и системы визуального контроля, наши направляющие цилиндры предложение Исключительный контроль тяги, точное позиционирование и устойчивость к боковым нагрузкам. Благодаря 37-летнему опыту проектирования, наша продукция пользуется доверием в промышленности по всему миру и соответствует требованиям CE и RoHS стандарты, обеспечивающие производительность и безопасность. Будучи одной из основных категорий нашей продукции, управляемые цилиндры являются превосходным инструментом для достижения высокоэффективный, высокоточное управление движением в системах автоматизации.

Чтобы удовлетворить уникальные потребности различных отраслей промышленности, мы предлагаем гибкие возможности настройки наших управляемых цилиндров. Клиенты могут выбрать из широкого ассортимента, включая длина хода от 10 мм до 2000 мм и диаметры отверстий от Ø12 мм до Ø320 ммС возможностью изготовления еще больших размеров для тяжелых условий эксплуатации. Варианты материалов включают алюминиевый сплав, нержавеющая сталь и углеродистая стальобеспечивая максимальную долговечность и коррозионную стойкость в любых условиях. Наши управляемые цилиндры разработаны в соответствии с ISO 6431предлагая надежные Защита от перегрузки между 150%-200% номинальной нагрузки и соответствует ISO 13849 и ISO 61508 для повышения безопасности и автоматического отключения.

Будучи надежным производителем, мы предлагаем не просто компоненты, а комплексные решения. Хебай-Омч поддерживает ваши операции с помощью доставка в течение одного дня с наших многочисленных складов в Китае, Техническая поддержка 24/7, и по желанию услуги по вторичной переработке такие как обработка на станках с ЧПУ и финишная обработка поверхности. Наши управляемые цилиндры имеют следующие характеристики Срок службы от 3 до 10 миллионов циклов и Защита по классу IP65/IP67/IP68что делает их идеальными для работы в суровых промышленных условиях. Опираясь на десятилетия производственного опыта и обширный ассортимент продукции, охватывающий множество категорий цилиндров, мы гарантируем, что ваша производственная линия будет оснащена самыми совершенными инструментами, доступными на современном рынке.

Избегайте распространенных ошибок: Советы по установке и обслуживанию

Плохая реализация может свести на нет самый лучший компонент. Вот лучшие практики, которым следует следовать, чтобы гарантировать, что ваш управляемый пневматический цилиндр есть долгий срок службы и высокая производительностьВыходя за рамки статус-кво, предполагающего частую замену.

Лучшая практика установки:

• Монтажная поверхность: Поверхность, на которую устанавливается корпус цилиндра, должна быть абсолютно ровной и жесткой. Деформированная поверхность может деформировать корпус цилиндра, а направляющие штоки могут заклинить в подшипниках.

• Выравнивание нагрузки: Как можно чаще совмещайте центр тяжести груза с центральной осью цилиндра. Чем ближе к центру расположен груз, тем меньше момент и больше срок службы подшипника.

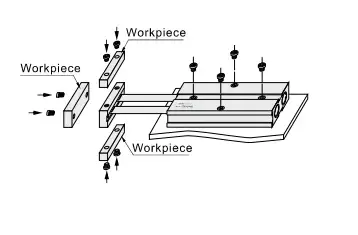

• Правильное подключение инструментов: Используйте данные резьбовые отверстия на пластине инструмента. Сварка не должна производиться непосредственно на пластине, поскольку тепло может деформировать и разрушить внутренние детали. Убедитесь, что все крепежные элементы затянуты в соответствии со спецификацией производителя.

Техническое обслуживание и устранение неполадок:

• Периодическая проверка: Периодически проверяйте наличие бокового люфта в пластине инструмента при выдвинутом штоке. Износ подшипника - ранний признак чрезмерного люфта.

• Чистота: Поддерживайте чистоту открытых направляющих штоков. Некоторые цилиндры оснащены скребками для штоков, но периодическое протирание штоков позволит избежать попадания абразивных частиц в подшипники.

• Смазка: Большинство современных управляемых цилиндров имеют смазку на весь срок службы. Но в смазанных воздушные системыУбедитесь, что смазка совместима с материалами уплотнений цилиндра (обычно Buna-N или Viton).

• Рывковые движения: Если движение цилиндра становится рывковым или нерешительным, это может быть вызвано недостатком давления/потока воздуха, заклиниванием подшипников (проверьте центровку и наличие загрязнений) или износом внутренних уплотнений.

Заключение: Разумный выбор для надежной и точной автоматизации

Управляемый пневматический цилиндр это не просто постепенное улучшение по сравнению со стандартным аналогом, это фундаментальный сдвиг в возможностях. Это компонент, который выбирают, когда линейное перемещение должно быть обеспечено непоколебимой рукой, невосприимчивой к разрушительным силам, которые существуют в любой реальной механической системе. Сайт преимущества линейного перемещения полностью реализуются, когда гарантированы контроль и стабильность.

Вникнув в принципы его работы, разобравшись в основных типах и следуя методичному процессу выбора, вы сможете создавать машины, которые будут не только быстрее и точнее, но и гораздо надежнее.

Выбор правильного компонента - это половина успеха. Вторая половина - это выбор правильного партнера. Чтобы получить действительно нейтральную оценку ваших потребностей и доступ к лучшим пневматические приводыВам нужен партнер, обладающий инженерным опытом, чтобы руководствуйтесь при выборе и обеспечьте совершенство производства чтобы предоставить продукт, который вас не подведет. Приступая к реализации следующего проекта автоматизации, помните, что основа надежное и точное движение часто является компонентом, созданным именно для этой цели. Вот почему инженеры всего мира доверяют Хебай-Омч - партнер, который сочетает в себе глубокий опыт в области пневматики в сочетании с прецизионным производством обеспечивают управляемые цилиндры, рассчитанные на длительную работу.
