Guía definitiva del cilindro neumático sin vástago

En la industria moderna de la automatización, donde cada milímetro de espacio es valioso y cada segundo de tiempo de actividad es esencial, los diseñadores e ingenieros buscan siempre componentes eficaces y eficientes. Nosotros necesitamos precisión e insistimos en la fiabilidad, y tenemos que operar dentro de los límites físicos de espacio y movimiento. Es en este difícil campo donde la cilindro neumático sin vástagocomo miembro clave del grupo de cilindros neumáticos, se presenta, no como una alternativa, sino como una solución importante a algunos de los problemas más acuciantes de la automatización.

Esta guía es para cualquiera que haya tenido que lidiar con la incómoda longitud de un actuador convencional o con el peligro de vástago del pistón pandeo durante un carrera larga. Vamos a examinar a fondo el mundo de la cilindros sin vástago. Esto no es una visión general del producto; es su guía definitiva. Pasaremos de las definiciones básicas a la compleja mecánica de su funcionamiento, el importante proceso de selección y sus aplicaciones prácticas.. Cuando haya terminado de leer, tendrá los conocimientos y la confianza necesarios para seleccionar el cilindro sin vástago para utilizar en su próximo proyecto, y convertir una limitación de diseño en una ventaja competitiva.

¿Qué es un cilindro neumático sin vástago?

En esencia, un cilindro neumático sin vástago es un accionamiento lineal que desplaza una carga a lo largo de la longitud del cilindro sin vástago externo. Esta sencilla modificación del diseño conduce a un más pequeño, ahorro de espacio sobre los cilindros neumáticos convencionales. El tipo sin vástago no tiene este vástago externo, a diferencia de la versión convencional que utiliza un vástago de acero largo y saliente para prolongar la fuerza del pistón, y ofrece una solución inteligente y elegante para aplicaciones de movimiento lineal.

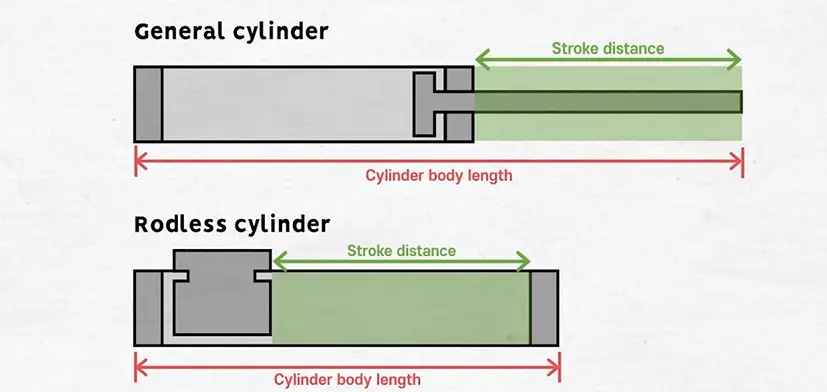

Para ver las ventajas, tomemos un cilindro de vástago común: tiene un tubo sellado, un pistón interno y un vástago de acero que se extiende cuando se presuriza con aire comprimido. A Brazada de 1 metro necesidades no sólo un cilindro de 1 metro de longitud sino un metro adicional de espacio para permitir que la barra extensible se extienda, de modo que la longitud de trabajo efectiva ocupa más del doble de la carrera real. Esta disposición es eficaz pero ineficaz en un entorno con limitaciones de espacio.

Cilindros sin vástago eliminar este problema reteniendo el pistón dentro del cuerpo del cilindro y transmitiendo la fuerza a un carro externo o lanzadera que se desplaza a lo largo de la longitud exterior del cilindro.. Esto permite utilizar la misma longitud de carrera en una fracción del espacio. El diseño también elimina problemas como el pandeo del vástago del pistón en carreras más largas, y actuadores sin vástago son una solución perfecta para ingenieros que requieren, movimiento lineal estable en un, paquete autónomo.

¿Cómo funciona un cilindro neumático sin vástago?

*Este vídeo explica la estructura interna y el principio de funcionamiento de un cilindro neumático sin vástago.

La astucia del cilindro sin vástago es en la forma en que transmite la movimiento lineal de la pistón interno al carro exterior sin una varilla física. Esto se consigue de dos formas principales de acoplamiento: magnético y mecánico. El primer paso hacia la herramienta adecuada es comprender la diferencia entre estas variantes.

El principio del acoplamiento magnético

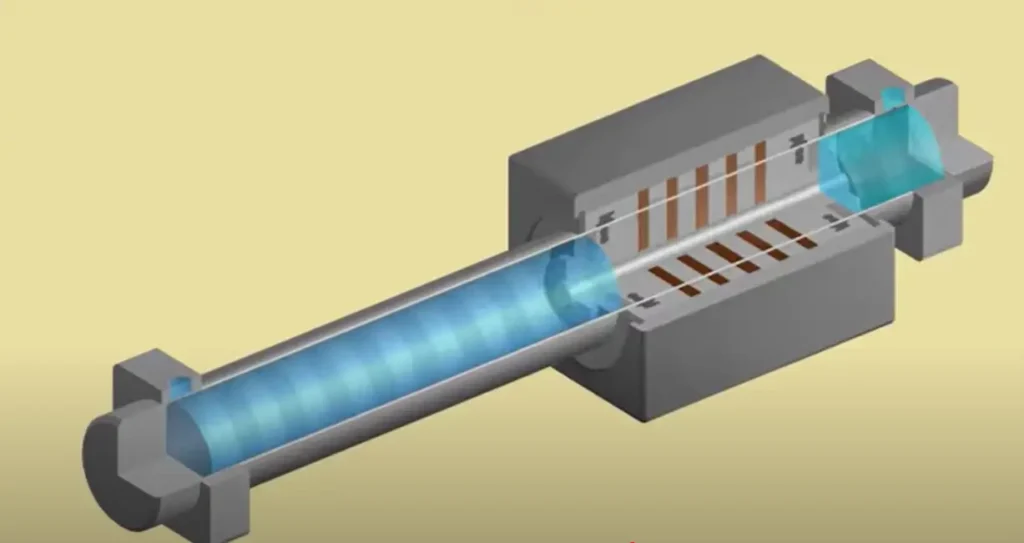

*El principio de funcionamiento del cilindro sin vástago acoplado magnéticamente

El principio de transmisión de fuerza sin contacto se utiliza en un cilindro sin vástago acoplado magnéticamente. Un anillo de imanes permanentes de alta resistencia está montado en un pistón interno dentro de un cilindro sellado.. Un carro móvil fuera del barril tiene un juego de imanes a juego. Estos dos juegos de imanes están perfectamente alineados para permitir un movimiento sincronizado sin contacto mecánico directo.

Cuando se añade el aire comprimido, empuja el pistón interno a través de la longitud del cilindro. Los imanes internos crean un potente campo magnético al moverse el pistón, que penetra el cilindro no magnético pared, normalmente aluminio o acero inoxidabley se acopla con los imanes externos del carro. Este acoplamiento magnético permite que el carro se mueva en perfecta sincronía con el pistón, y la transferencia de movimiento es suave y fiable sin ningún contacto físico entre las dos partes.

La estructura totalmente sellada y a prueba de fugas es una de las principales ventajas de este diseño. El cuerpo del cilindro tiene sin aberturas mecánicas, lo que significa que las posibilidades de fuga de aire o contaminación son mínimas. Por ello cilindros sin vástago acoplados magnéticamente son perfectos en salas blancas, procesado de alimentos, fabricación farmacéutica y otras zonas sensibles donde la higiene y el control de la contaminación son primordiales.

Principio de acoplamiento mecánico (sellado de banda)

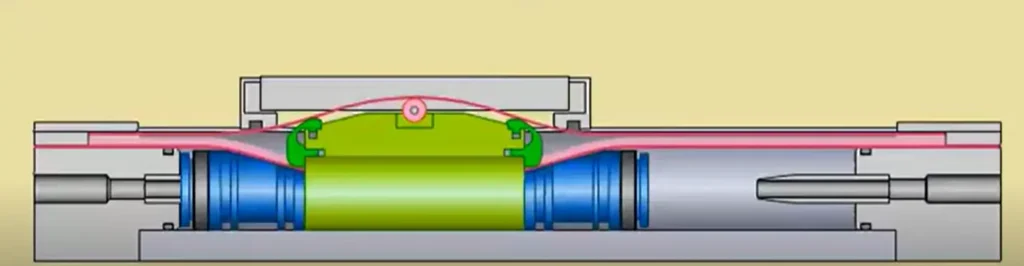

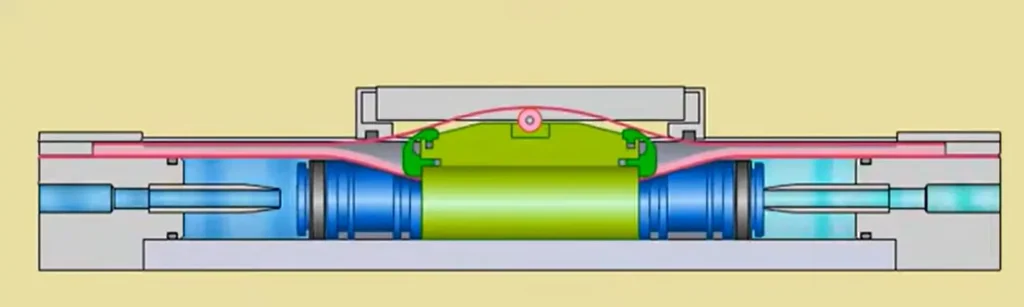

*El principio de los cilindros sin vástago acoplados mecánicamente

Cilindros sin vástago acoplados mecánicamenteen cambio, dependen de una conexión física. Estos cilindros tienen una hendidura longitudinal que se extiende a lo largo de la longitud de la extrusión de aluminio, también conocida como tubo perfilado. Un robusto soporte metálico se extiende a través de esta hendidura y une físicamente el pistón interno con el carro externo.

Una banda de sellado flexible y de alta resistencia a la tracciónque es una banda de acero en el interior y una banda de un polímero duradero en el exterior, es colocado para encajar perfectamente en la hendidura para sellarla. El pistón, al moverse, levanta la junta interior lo suficiente para permitir el paso del estribo de conexión y, a continuación, al seguir avanzando, fuerza instantáneamente la junta para que vuelva a su posición. El sitio la banda de estanqueidad exterior garantizabuenas propiedades de sellado.

Este contacto físico directo permite cilindros sin vástago acoplados mecánicamente soportar cargas, momentos y fuerzas de aceleración mucho mayores que los cilindros magnéticos. Son los actuadores resistentes y de alto rendimiento del mundo sin vástago, y dominan aplicaciones industriales que requieren potencia y control preciso.

Ventajas clave: ¿Por qué elegir un diseño sin varillas?

La razón lógica para utilizarlos se basa en su funcionamiento. La innovadora estructura de cilindros sin vástago se convierte en un paquete de grandes ventajas que pueden mejorar esencialmente el diseño y el rendimiento de su máquina. Estas son las principales ventajas de los cilindros en esta categoría.

• Ahorro de espacio: Esta es la principal ventaja. A cilindro sin vástago puede ahorrar casi el 50 por ciento del longitud de instalación requerida sobre un cilindro de vástago del mismo longitud de carrera. Esto supone una gran ventaja a la hora de diseñar máquinas pequeñas.

• Adecuado para trazos largos: Cuanto más largo sea el longitud de carrera de un cilindro tradicional, más propenso es a combarse por gravedad y a flexión bajo carga. A cilindro sin vástago no tiene esa debilidad. Es intrínsecamente estable y puede utilizarse para lograr carreras más largas de varios metros porque su carga se soporta a lo largo de todo el longitud de su cuerpo.

• Guía de carga inherente: El carro exterior de un cilindro sin vástago suele fabricarse con una guía incorporada rodamiento. Esto implica que puede soportar y guiar la carga directamente, y es mucho mejor para manejar cargas descentradas (momentos) que un cilindro de vástago simple, que suele necesitar un sistema de guía externo independiente.

• Capacidad de alta velocidad:Cilindros sin vástago pueden funcionar con frecuencia a velocidades más altas y curvas de aceleración y deceleración más controladas, lo que se traduce en tiempos de ciclo más rápidos y mayor productividad, debido a la ausencia de una larga y oscilante vástago del pistón controlar. Esta es una diferencia clave cuando se compara con un actuador eléctrico.

Cilindros sin vástago oferta una solución flexible a los problemas de automatización contemporáneos combinando las capacidades de carga y movimiento en un paquete pequeño y eficaz. Sus características especiales crean nuevas oportunidades en el diseño de sistemas donde las alternativas convencionales son inadecuadas.

Criterios críticos de selección: Cómo dimensionar correctamente su cilindro

Selección de un cilindro sin vástago es un proceso más sutil que la selección de otras normas accionamientos neumáticos. Para tener éxito, hay que tener en cuenta una serie de parámetros importantes. Esto es lo que marca la diferencia entre una máquina que funciona perfectamente y otra que se desgasta prematuramente y falla.

• Cálculo de cargas y fuerzas: Este es el principio. Debe calcular la masa de la carga (en kg) que transporta y la fuerza necesaria para acelerarlo a la velocidad requerida. No olvide nunca el rozamiento y un margen de seguridad, sobre todo para aplicaciones con un carga elevada.

• Requisitos de longitud de carrera y velocidad: En distancias de viaje requeridas (carrera) son sencillas. Sin embargo, la velocidad afectará a los cálculos de la fuerza y podría requerir cojines o amortiguadores al final de la longitud de carrera para controlar la deceleración.

• Orientación y cargas de momento: Este es probablemente el paso más importante y el más descuidado. Una carga rara vez se encuentra exactamente en el centro del carro. Esto produce cargas de momento, pares que intentan torcer el carro. Hay tres tipos de eje movimiento:

• Pitch (My): Una fuerza de rotación que sube y baja.
  • Yaw (Mz): Una fuerza de rotación que gira de lado a lado.
  • Rollo (Mx): Un par de rotación en torno al recorrido eje. Cada fabricante tendrá un catálogo, a menudo con CAD que darán los valores de momento máximo admisible de cada cilindro. La forma más rápida de destruir el sistema de guiado es sobrepasarlos. También debe calcular los momentos que producirá su aplicación y asegurarse de que están dentro de las especificaciones del cilindro.

• Medio ambiente Factores: ¿En qué entorno se utilizará el cilindro? Una aplicación alimentaria requiere una construcción de acero inoxidable y un diseño con acoplamiento magnético. Una fundición o un taller de carpintería pueden necesitar juntas y rascadores mejorados para protegerse del polvo abrasivo. Las juntas y la lubricación pueden verse afectadas por temperaturas altas o bajas. Los materiales y la construcción del cilindro deben adaptarse siempre al entorno de trabajo. Considere la posibilidad de instalar sensores para controlar el rendimiento en condiciones difíciles.

Teniendo en cuenta todos estos parámetros, incluidos el cálculo de las necesidades de fuerzaLa evaluación de los factores ambientales garantizará el funcionamiento de su cilindro sin vástago. de forma fiable y eficaz. Ignorar cualquiera de ellos puede minar la durabilidad y precisión del sistema. Al seleccionar las capacidades del cilindro para satisfacer con precisión los requisitos de su aplicación, conseguirá establecer la base de una solución duradera y fácil de mantener que realizará de forma fiable a largo plazo.

Aplicaciones comunes en las que destacan los cilindros sin vástago

Los beneficios teóricos de cilindros sin vástago se materializan en su enorme gran variedad de aplicaciones neumáticas. Son motores invisibles que impulsan la productividad en numerosos sectores.

Área de aplicación	Usos típicos	Principales ventajas
Manipulación de materiales	Ideales para sistemas de transferencia largos, empujadores de transportadores transversales y compuertas de desvío donde se requiere un movimiento suave y prolongado. Los sistemas personalizados a menudo dependen de ellos.	Adecuado para largas distancias y movimientos suaves.
Montaje automatizado	Se utilizan para colocar piezas en brazos robóticos o mover componentes entre estaciones de trabajo. Su tamaño compacto y su precisión son perfectos para líneas de montaje complejas.	Compacta y precisa, ideal para montajes ajustados.
Embalaje y paletización	Se utiliza habitualmente en el embalaje de cajas, la apertura de cajas y la transferencia de productos a palés. La capacidad de carrera larga es una gran ventaja.	La carrera larga aumenta la eficacia en las tareas de embalaje.
Maquinaria especial	Acciona rasquetas de serigrafía, abre y cierra grandes puertas de seguridad, posiciona boquillas de pulverización y acciona maquinaria textil, en cualquier lugar donde se necesite un movimiento lineal controlado en espacios reducidos. Las válvulas permiten un control preciso.	Control preciso y ahorro de espacio para tareas especializadas.

Tanto si se trata de manipulación de materiales como de maquinaria especial, cilindros sin vástago valen su peso en oro porque proporcionan un movimiento lineal fiable en zonas estrechas. Su flexibilidad, precisión y capacidad para carreras largas las convierten en una pieza clave de la automatización moderna, y siguen siendo el motor del rendimiento allí donde el espacio y la eficiencia son primordiales.

Por qué la elección del fabricante es tan importante como el propio cilindro

Ahora ya sabe qué, cómo y por qué de cilindros sin vástago. Podrá calcular las fuerzas y determinar los momentos de carga. Sin embargo, hay una última pieza muy importante del rompecabezas: la relación que establezca con el fabricante de sus componentes. Es posible que diseñar el cilindro ideal sobre el papel, pero su rendimiento real, su fiabilidad, su vida útil, su valor final, están inseparablemente ligados a la calidad y la habilidad de las personas que lo han fabricado.

El viaje comienza con el conocimiento de los parámetros técnicos. Una cosa es tener esos conocimientos y otra muy distinta convertirlos en una máquina duradera y eficiente, y ahí es donde un verdadero socio fabricante se gana sus galones. Son capaces de convertir el beneficio teórico de una cilindro sin vástago en ROI real para su negocio.

Más allá de la hoja de especificaciones: Nuestro compromiso con el éxito de su aplicación

En Hebai-omchNo nos limitamos a fabricar cilindros neumáticos sin vástago-Diseñamos soluciones que impulsan el éxito en aplicaciones reales. Con más de 37 años de experiencia, hemos aprendido que cumplir una especificación técnica es sólo el principio. Nuestros cilindros gozan de la confianza de automatización, envasado, alimentación y bebidasy industria del automóvil no sólo por la longitud de su carrera o el diámetro de su orificio, sino por su rendimiento en condiciones reales de presión, cambios de temperatura y ciclos de funcionamiento. Nos aseguramos de que todos los productos que suministramos se integren perfectamente en su flujo de trabajo y funcionen con uniformidad, incluso en los entornos más exigentes o con menos espacio.

Nuestros cilindros sin vástago de carrera larga, personalizables desde 10 mm hasta 2000 mm en ictus y Ø12 mm a Ø320 mm en diámetro interior- están diseñados para ser versátiles. Pero vamos más allá. Adaptamos la selección de materiales, las opciones de montaje y las especificaciones de rendimiento a su entorno, tanto si está automatizando una sala blanca como construyendo un robusto sistema de distribución. Cada solución está respaldada por IP65-IP68 clasificacionesprotección contra sobrecargas de hasta 200%y una vida útil que alcanza 10 millones de ciclos. No son sólo cifras: reflejan nuestra promesa de funcionamiento fiable, reducción del tiempo de inactividad y rentabilidad a largo plazo de su inversión.

Lo que realmente marca Hebai-omch es nuestro apoyo integral, desde Personalización OEM y Mecanizado secundario CNC a envío en el mismo día de nuestros almacenes. Suministramos ventanilla única de compras con asistencia 24 horas al día, 7 días a la semana, para que pueda pasar del concepto a la producción sin demora. Tanto si necesita Certificación CE y RoHS o cilindros diseñados a medida para una nueva línea de productos, nuestro compromiso es claro: ofrecer más allá de la hoja de especificaciones, con un rendimiento fiable, entrega rápida y asistencia experta en cada paso del proceso.

Conclusión: La opción inteligente que ahorra espacio para la automatización moderna

En cilindro neumático sin vástago es más que un componente: es una estrategia de diseño. Representa un compromiso con la eficiencia y el uso inteligente del espacioe, y un rendimiento sólido en distancias de viaje más largas. Desde su ingeniosa mecánica hasta sus variadas aplicaciones, es un testimonio de la ingeniería que resuelve problemas del mundo real.

Hemos recorrido sus principios básicos, sus principales ventajas y el camino crítico para elegir la más adecuada. Pero recuerde que el último paso para garantizar el éxito es elegir un socio que valore su solicitud tanto como usted. Un resultado satisfactorio nace de la fusión de un producto correctamente especificado y un fabricante fiable y experto. Visite la elección inteligente para ahorrar espacioy vea cómo su automatización alcanza nuevas cotas de rendimiento. Nuestro equipo está preparado para ayudarle a conseguirlo. Elija Hebai-omch para cilindros sin vástago que combinan calidad certificada con entrega rápida-miles de personas confían en nosotros desde 1986. Deje que nuestras décadas de experiencia conviertan sus retos de automatización en soluciones racionalizadas que ahorran espacio.
